Регулировка фар.
I. Регулировка фар ГАЗ-31105.
II. Регулировка фар ГАЗ-3102.
!Внимание! Методика регулировки фар автомобилей Волга приведена по Руководству по эксплуатации 2008 г. Ранее предписывалось расстояние до экрана - 5 м (а не 10 м как ниже), и, соответственно, другая его разметка. Считаю методику 2008 года более точной.
I. Регулировка фар ГАЗ-31105.
а. Порядок регулировки фар головного света ГАЗ-31105:
1. Довести давление в шинах до нормы.
2. Установить ненагруженный автомобиль в 10 м от экрана.
3. Поставить ручку корректора фар на панели приборов в положение "0".
4. Включить ближний свет.

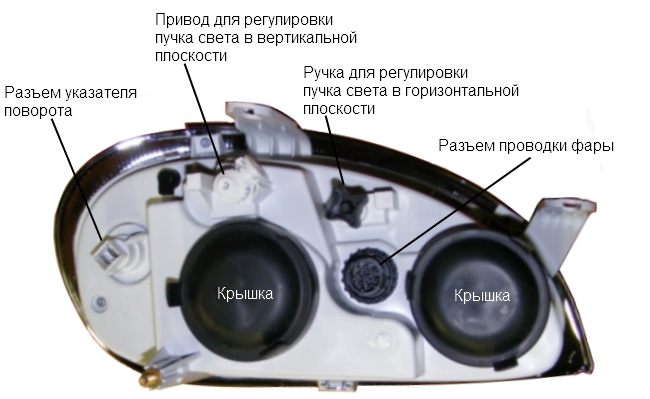

5. Отрегулировать световые пучки соответствующими ручками поочередно для каждой фары.
Горизонтальный участок светотеневой границы должен совместиться с линией Х-Х, наклонный участок светотеневой границы расположен под углом 15 градусов к линии Х-Х, а точки пересечения горизонтального и наклонного участков светотеневой границы с линиями G-G и D-D.

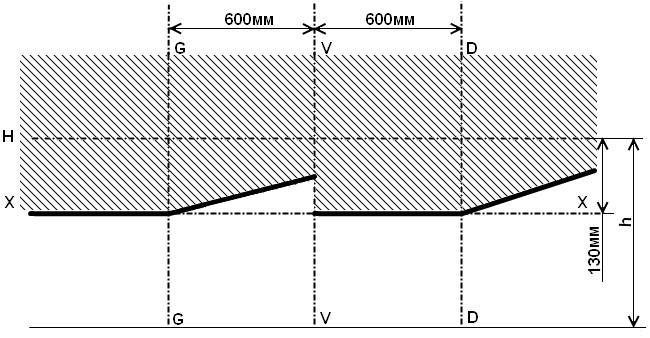

Регулировка фар головного света ГАЗ-31105. h - высота от пола до центра головных фар.
б. Порядок регулировки противотуманных фар ГАЗ-31105:
1. Довести давление в шинах до нормы.
2. Установить снаряженный автомобиль в 10 м от экрана.
3. Включить противотуманные фары
4. Отрегулировать световые пучки фар так, чтобы максимальная сила света находилась на линии Х-Х. Допускается незначительная засветка выше линии.

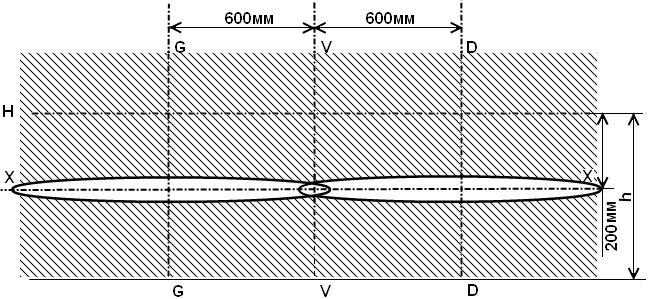

Регулировка протифотуманных фар ГАЗ-31105. h - высота от пола до центра головных фар.
II. Регулировка фар ГАЗ-3102.

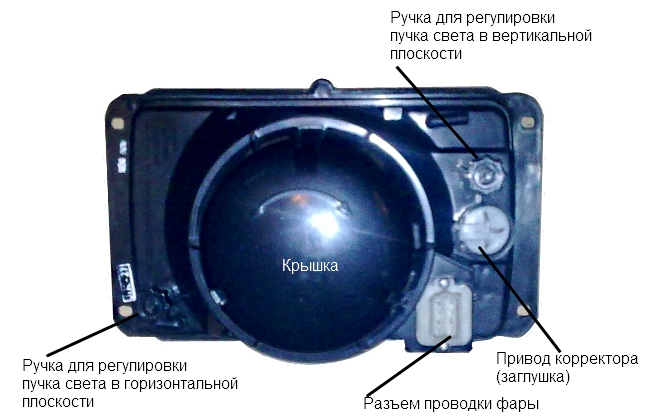

Внешний вид тыльной стороны блок-фары может отличаться в завсисимости от производителя. Наличие электрокорректора фар или заглушки зависит от комплектации.
а. Порядок регулировки фар головного света ГАЗ-3102:
1. Довести давление в шинах до нормы.
2. Установить ненагруженный автомобиль в 10 м от экрана.
3. Поставить ручку корректора фар на панели приборов в положение "0".
4. Включить ближний свет.
5. Отрегулировать световые пучки соответствующими ручками поочередно для каждой фары.
Горизонтальный участок светотеневой границы должен совместиться с линией Х-Х, наклонный участок светотеневой границы расположен под углом 15 градусов к линии Х-Х, а точки пересечения горизонтального и наклонного участков светотеневой границы с линиями G-G и D-D.

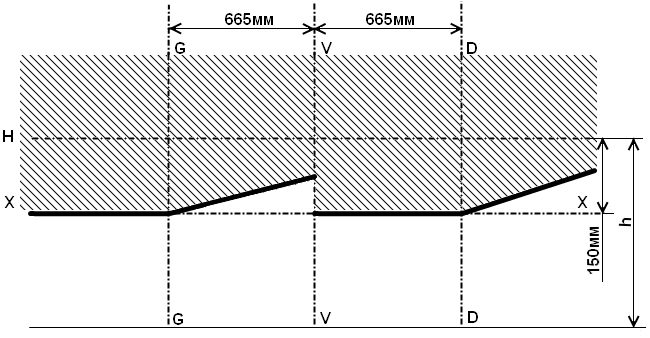

Регулировка фар головного света ГАЗ-3102. h - высота от пола до центра головных фар.
Порядок регулировки противотуманных фар ГАЗ-3102:
1. Довести давление в шинах до нормы.
2. Установить снаряженный автомобиль в 10 м от экрана.
3. Включить противотуманные фары
4. Отрегулировать световые пучки фар так, чтобы максимальная сила света находилась на линии Х-Х.

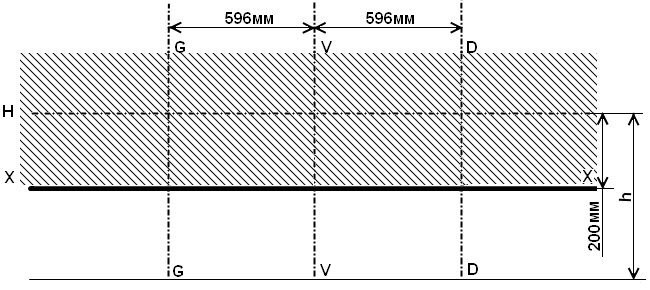

Регулировка протифотуманных фар ГАЗ-3102. h - высота от пола до центра головных фар.
