Предохранители.

!Внимание! Информация по предохранителям, предоставленная на странице, взята из официального "Руководства по эксплуатации автомобиля Волга" 2005-2008 гг. Информация соответствует наклейкам на обратной стороне крышек предохранителей БПР-13 и не обязательно точно соответствует официальным электросхемам автомобиля.

Т.е. в представленных ниже таблицах возможны не стыковки со схемой Вашего конкретного автомобиля. Причина - автомобили Волга постоянно улучшались а список электрооборудования обширен.

Для моей машины (2007, дорестайлинг, 40621 Евро 2) схема предохранителей полностью совпадает с проводкой.

I. Блок предохранителей БПР-4.

II. Предохранитель системы климат-контроля.

III. Блоки предохранителей БПР-13.

  1. 3102, универсалы (2003-2006).
  2. 31105, 3102 (2003-2006).
  3. 31105, 3102, универсалы (2006-2007).
  4. 31105, 3102 (2007).
  5. 31105, 3102, универсалы (2008).
  6. 31105, 3102 (2008).

I. Блок предохранителей БПР-4

№1 (60А)	№2 (60А)	№3 (40А)	№4 (90А)
Антиблокировочная система тормозов	Все цепи, кроме стартерной и цепей, защищенных предохранителями №1, №3 и №4 (до 2006 для ГАЗ-3102 защищает внешнюю светотехнику)	Внешняя светотехника (до 2006-го для ГАЗ-3102 - резерв)	АКБ Генератор ЭВ системы охлаждения Фароомыватель

II. Предохранитель системы климат-контроля

к оглавлению

Под капотом, на левом брызговике, вблизи АКБ установлен предохранитель на 20А, защищающий цепи муфты компрессора кондиционера и электровентилятора кондиционера.

III. Блоки предохранителей БПР-13

к оглавлению

1 тип (2003-2006) (линк): автомобиль: ГАЗ-31025, ГАЗ-310221, ГАЗ-310231. салон: дорестайлинг (рулевая колонка ГАЗ-3110). пульт отопителя: ГАЗ-3110 двигатель: ЗМЗ-402.10, ЗМЗ-4062.10 экологическая группа: евро 0.	4 тип (2007) (линк): автомобиль: ГАЗ-31105, ГАЗ-31025. салон: рестайлинг. двигатель: ЗМЗ-40621.10, Chrysler экологическая группа: евро 2.
2 тип (2003-2006) (линк): автомобиль: ГАЗ-31105, ГАЗ-31025. салон: дорестайлинг (рулевая колонка ГАЗ-31105). пульт отопителя: ГАЗ-3110 двигатель: ЗМЗ-402.10, ЗМЗ-40621.10 экологическая группа: евро 0 (ранние евро 2).	5 тип (2008) (линк): автомобиль: ГАЗ-31105, ГАЗ-31025, ГАЗ-310221, ГАЗ-310231. салон: дорестайлинг. отопитель: Автоагрегат+Микротек двигатель: ЗМЗ-40525.10, Chrysler экологическая группа: евро 3.
3 тип (2006-2007) (линк): автомобиль: ГАЗ-31105, ГАЗ-31025, ГАЗ-310221, ГАЗ-310231. салон: дорестайлинг. пульт отопителя: Автоагрегат+Микротек двигатель: ЗМЗ-40621.10, Chrysler экологическая группа: евро 2.	6 тип (2008) (линк): автомобиль: ГАЗ-31105, ГАЗ-31025. салон: рестайлинг. двигатель: ЗМЗ-40525.10, Chrysler экологическая группа: евро 3.

1 тип.

к оглавлению

автомобиль: ГАЗ-31025, ГАЗ-310221, ГАЗ-310231.
салон: дорестайлинг (рулевая колонка ГАЗ-3110).
пульт отопителя: ГАЗ-3110
двигатель: ЗМЗ-402.10, ЗМЗ-4062.10
экологическая группа: евро 0.

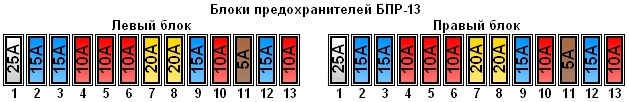

Левый блок. Правый блок.

1. Электровентилятор климатической установки
(3-я скорость). 1. Противотуманные фары.

2. Дальний свет правой фары 2. Электровентилятор отопителя (климатической установки
1-я и 2-я скорость)
Реле обогрева заднего стекла
Обогрев заднего стекла (1 режим)
Дополнительный отопитель

3. Дальний свет левой фары
Сигнализатор дальнего света фар 3. Свет заднего хода
Приборы
Датчик скорости

4. Ближний свет правой фары 4. Сигналы торможения

5. Ближний свет левой фары 5. Аварийная сигнализация

6. Реле электровентилятора
Обогрев зеркал 6. Левые габаритные огни
Реле противотуманных фар
Сигнализатор габаритных огней
Подсветка переключателей салона
Подсветка задней двери (универсал)

7. Резерв 7. Обогрев заднего стекла (2 режим)
Фара-искатель
Дополнительные плафоны салона

8. Прикуриватель
Реле звуковых сигналов
Звуковые сигналы 8. Электростеклоподъёмники

9. Задний противотуманный свет 9. Электробензонасос

10. Радиооборудование 10. Блок управления КМСУД

11. Электроприводы наружных зеркал 11. Указатели поворота
Реле и сигнализаторы указателей поворота

12. Подкапотный фонарь
Плафон вещевого ящика
Плафон салона 12. Блокировка замков

13. Стеклоочиститель
Стеклоомыватель 13. Правые габаритные огни
Реле фароомывателя
Освещение багажника
Освещение номерного знака
Освещение приборов
Освещение прикуривателя
Освещение переключателей
Фонари медицинского знака
Фонари такси
Электрокорректор фар

2 тип.

к оглавлению

автомобиль: ГАЗ-31105, ГАЗ-31025.
салон: дорестайлинг (рулевая колонка ГАЗ-31105).
пульт отопителя: ГАЗ-3110
двигатель: ЗМЗ-402.10, ЗМЗ-40621.10
экологическая группа: евро 0 (ранние евро 2).

Левый блок. Правый блок.

1. Электровентилятор климатической установки
(3-я скорость). 1. Противотуманные фары.

2. Дальний свет правой фары 2. Электровентилятор отопителя (климатической установки
1-я и 2-я скорость)
Реле обогрева заднего стекла
Обогрев заднего стекла (1 режим)

3. Дальний свет левой фары
Сигнализатор дальнего света фар 3. Свет заднего хода
Приборы
Датчик скорости

4. Ближний свет правой фары 4. Сигналы торможения

5. Ближний свет левой фары 5. Аварийная сигнализация

6. Задний противотуманный свет 6. Левые габаритные огни
Реле противотуманных фар
Сигнализатор габаритных огней

7. Приборы системы впрыска:
цепь питания ЭБУ
цепь питания форсунок
питание РХХ
питание ДПРВ
питание ДМРВ
питание клапана продувки адсорбера
(ЗМЗ-40621, для ранних машин евро 2) 7. Обогрев заднего стекла (2 режим)

8. Прикуриватель
Реле звуковых сигналов
Звуковые сигналы 8. Электростеклоподъёмники

9. Обогрев зеркал
Обмотка реле электровентилятора 9. Катушки зажигания

10. Радиооборудование 10. Антиблокировочная система тормозов

11. Электроприводы наружных зеркал
Блок ЭПХХ (ЗМЗ-402)
Датчик кислорода (ЗМЗ-40621, для ранних машин евро 2) 11. Указатели поворота
Реле и сигнализаторы указателей поворота

12. Подкапотный фонарь
Плафон вещевого ящика
Плафон салона 12. Блокировка замков

13. Стеклоочиститель
Стеклоомыватель 13. Правые габаритные огни
Реле фароомывателя
Освещение багажника
Освещение номерного знака
Освещение приборов
Освещение прикуривателя
Освещение переключателей
Фонари такси
Электрокорректор фар

3 тип.

к оглавлению

автомобиль: ГАЗ-31105, ГАЗ-31025, ГАЗ-310221, ГАЗ-310231.
салон: дорестайлинг.
пульт отопителя: Автоагрегат+Микротек
двигатель: ЗМЗ-40621.10, Chrysler
экологическая группа: евро 2.

Левый блок. Правый блок.

1. Электровентилятор отопителя
(климатической установки). 1. Противотуманные фары.

2. Дальний свет правой фары 2. Пульт управления отопителем
(климатической установкой)
Реле обогрева заднего стекла
Обогрев заднего стекла (1 режим)

3. Дальний свет левой фары
Сигнализатор дальнего света фар 3. Свет заднего хода
Приборы
Датчик скорости

4. Ближний свет правой фары 4. Сигналы торможения

5. Ближний свет левой фары 5. Аварийная сигнализация

6. Задний противотуманный свет 6. Левые габаритные огни
Реле противотуманных фар
Сигнализатор габаритных огней

7. Радиооборудование 7. Обогрев заднего стекла (2 режим)

8. Прикуриватель
Реле звуковых сигналов
Звуковые сигналы 8. Электростеклоподъёмники

9. Топливный электронасос
Датчик кислорода 9. Катушки зажигания

10. Система управления двигателем 10. Антиблокировочная система тормозов

11. Указатели поворота
Реле и сигнализаторы указателей поворота 11. Указатели поворота
Реле и сигнализаторы указателей поворота

12. Подкапотный фонарь
Плафон вещевого ящика
Плафон салона 12. Блокировка замков

13. Блок КМСУД
Катушки зажигания 13. Правые габаритные огни
Реле фароомывателя
Освещение багажника
Освещение номерного знака
Освещение приборов
Освещение прикуривателя
Освещение переключателей
Фонари такси
Электрокорректор фар

4 тип.

к оглавлению

автомобиль: ГАЗ-31105, ГАЗ-31025.
салон: рестайлинг.
двигатель: ЗМЗ-40621.10, Chrysler
экологическая группа: евро 2.

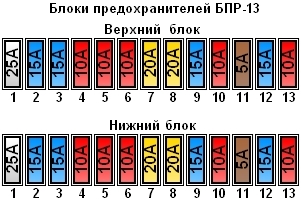

Верхний блок. Нижний блок.

1. Электродвигатель отопителя 1. Противотуманные фары.

2. Дальний свет правой фары 2. Пульт управления отопителем
Кран отопителя
Переключатель света
Передний плафон салона
Датчик температуры салона
Обмотка реле противотуманных фар

3. Дальний свет левой фары
Сигнализатор дальнего света фар 3. Свет заднего хода
Приборы
Датчик скорости

4. Ближний свет правой фары 4. Сигналы торможения

5. Ближний свет левой фары,
Сигнализатор ближнего света фар 5. Аварийная сигнализация

6. Задний противотуманный свет 6. Левые габаритные огни
Сигнализатор габаритных огней

7. Радиооборудование 7. Обогрев заднего стекла
Обогрев зеркал

8. Прикуриватель
Реле звуковых сигналов
Звуковые сигналы
Комбинация приборов
Часы 8. Электростеклоподъёмники

9. Топливный электронасос
Датчик кислорода 9. Стеклоочиститель
Стеклоомыватель

10. Система управления двигателем
Колодка диагностики 10. Антиблокировочная система тормозов

11. Указатели поворота
Реле и сигнализаторы указателей поворота 11. Привод наружных зеркал

12. Подкапотный фонарь
Плафон вещевого ящика
Плафон салона 12. Блокировка замков

13. Блок КМСУД
Катушки зажигания (ЗМЗ-40621) 13. Правые габаритные огни
Реле фароомывателя
Освещение багажника
Освещение номерного знака
Освещение приборов
Освещение прикуривателя
Освещение переключателей
Электрокорректор фар

5 тип.

к оглавлению

автомобиль: ГАЗ-31105, ГАЗ-31025, ГАЗ-310221, ГАЗ-310231.
салон: дорестайлинг.
отопитель: Автоагрегат+Микротек
двигатель: ЗМЗ-40525.10, Chrysler
экологическая группа: евро 3.

Левый блок. Правый блок.

1. Электродвигатель отопителя
(климатической установки) 1. Противотуманные фары.

2. Дальний свет правой фары 2. Пульт управления отопителем
(климатической установкой)
Реле обогрева заднего стекла
Обогрев заднего стекла (1 режим)

3. Дальний свет левой фары
Сигнализатор дальнего света фар 3. Свет заднего хода
Приборы
Датчик скорости
Сигнализаторы
Реле электровентилятора

4. Ближний свет правой фары 4. Сигналы торможения

5. Ближний свет левой фары 5. Аварийная сигнализация

6. Задний противотуманный свет 6. Левые габаритные огни
Реле противотуманных фар
Сигнализатор габаритных огней

7. Радиооборудование 7. Обогрев заднего стекла (2 режим)
Плафоны салона
Плафоны задней двери
Фара-искатель

8. Прикуриватель
Реле звуковых сигналов
Звуковые сигналы 8. Электростеклоподъёмники

9. Система управления двигателем 9. Стеклоочиститель

10. Топливный электробензонасос 10. Антиблокировочная система тормозов

11. Блок КМСУД 11. Привод и обогрев наружных зеркал

12. Подкапотный фонарь
Плафон вещевого ящика
Плафон салона 12. Блокировка замков

13. Указатели поворота
Реле и сигнализаторы указателей поворота 13. Правые габаритные огни
Освещение багажника
Освещение номерного знака
Освещение приборов
Освещение прикуривателя
Освещение переключателей
Фонари медицинского знака
Электрокорректор фар

6 тип.

к оглавлению

автомобиль: ГАЗ-31105, ГАЗ-31025.
салон: рестайлинг.
двигатель: ЗМЗ-40525.10, Chrysler
экологическая группа: евро 3.

Верхний блок. Нижний блок.

1. Электродвигатель отопителя 1. Противотуманные фары.

2. Дальний свет правой фары 2. Пульт управления отопителем
Кран отопителя
Переключатель света
Передний плафон салона
Датчик температуры салона
Обмотка реле противотуманных фар
Датчик скорости
Свет заднего хода
Комбинация приборов

3. Дальний свет левой фары
Сигнализатор дальнего света фар 3. Аварийная сигнализация

4. Ближний свет правой фары 4. Сигналы торможения

5. Ближний свет левой фары,
Сигнализатор ближнего света фар 5. Указатели поворота
Реле и сигнализаторы указателей поворота

6. Задний противотуманный свет 6. Левые габаритные огни
Сигнализатор габаритных огней

7. Радиооборудование 7. Обогрев заднего стекла
Обогрев зеркал

8. Прикуриватель
Реле звуковых сигналов
Звуковые сигналы
Комбинация приборов
Часы 8. Электростеклоподъёмники

9. Система управления двигателем
Колодка диагностики 9. Стеклоочиститель
Стеклоомыватель

10. Топливный электробензонасос 10. Антиблокировочная система тормозов

11. Блок КМСУД 11. Привод наружных зеркал

12. Подкапотный фонарь
Плафон вещевого ящика
Плафон салона 12. Блокировка замков

13. Блок КМСУД 13. Правые габаритные огни
Реле фароомывателя
Освещение багажника
Освещение номерного знака
Освещение приборов
Освещение прикуривателя
Освещение переключателей
Электрокорректор фар

ГАЗ-31105 "Волга"

Предохранители.

I. Блок предохранителей БПР-4

II. Предохранитель системы климат-контроля

к оглавлению

III. Блоки предохранителей БПР-13

к оглавлению

к оглавлению

к оглавлению

к оглавлению

к оглавлению

к оглавлению

к оглавлению

Примечание 1: возможно наличие ранних ГАЗ-31105 2004 г.в. для Тип 1, с РК ГАЗ-3110.

Примечание 2: для машин Тип 2 указаны ГАЗ-311052 и ГАЗ-311053 коих в природе не было. Поэтому спец.оборудование для них из списка изъято.

Примечание 3: предохранитель 13 левого блока машин Тип 1 и 2 ошибочно указан как "реле фароомывателя", на самом деле стеклоомывателя. Исправил.

Примечание 4: в перечень машин Тип 3 добавлены ГАЗ-310221 и ГАЗ-310231, поскольку они выпускались в 2007 г. (т.е. являлись "евро 2").

Примечание 5: предохранители 11 и 13 верхнего блока в Тип 6 указаны для "блок КМСУД". По электросхемам - только 13-й.

Левый блок.	Правый блок.
1. Электровентилятор климатической установки (3-я скорость).	1. Противотуманные фары.
2. Дальний свет правой фары	2. Электровентилятор отопителя (климатической установки 1-я и 2-я скорость) Реле обогрева заднего стекла Обогрев заднего стекла (1 режим) Дополнительный отопитель
3. Дальний свет левой фары Сигнализатор дальнего света фар	3. Свет заднего хода Приборы Датчик скорости
4. Ближний свет правой фары	4. Сигналы торможения
5. Ближний свет левой фары	5. Аварийная сигнализация
6. Реле электровентилятора Обогрев зеркал	6. Левые габаритные огни Реле противотуманных фар Сигнализатор габаритных огней Подсветка переключателей салона Подсветка задней двери (универсал)
7. Резерв	7. Обогрев заднего стекла (2 режим) Фара-искатель Дополнительные плафоны салона
8. Прикуриватель Реле звуковых сигналов Звуковые сигналы	8. Электростеклоподъёмники
9. Задний противотуманный свет	9. Электробензонасос
10. Радиооборудование	10. Блок управления КМСУД
11. Электроприводы наружных зеркал	11. Указатели поворота Реле и сигнализаторы указателей поворота
12. Подкапотный фонарь Плафон вещевого ящика Плафон салона	12. Блокировка замков
13. Стеклоочиститель Стеклоомыватель	13. Правые габаритные огни Реле фароомывателя Освещение багажника Освещение номерного знака Освещение приборов Освещение прикуривателя Освещение переключателей Фонари медицинского знака Фонари такси Электрокорректор фар

Левый блок.	Правый блок.
1. Электровентилятор отопителя (климатической установки).	1. Противотуманные фары.
2. Дальний свет правой фары	2. Пульт управления отопителем (климатической установкой) Реле обогрева заднего стекла Обогрев заднего стекла (1 режим)
3. Дальний свет левой фары Сигнализатор дальнего света фар	3. Свет заднего хода Приборы Датчик скорости
4. Ближний свет правой фары	4. Сигналы торможения
5. Ближний свет левой фары	5. Аварийная сигнализация
6. Задний противотуманный свет	6. Левые габаритные огни Реле противотуманных фар Сигнализатор габаритных огней
7. Радиооборудование	7. Обогрев заднего стекла (2 режим)
8. Прикуриватель Реле звуковых сигналов Звуковые сигналы	8. Электростеклоподъёмники
9. Топливный электронасос Датчик кислорода	9. Катушки зажигания
10. Система управления двигателем	10. Антиблокировочная система тормозов
11. Указатели поворота Реле и сигнализаторы указателей поворота	11. Указатели поворота Реле и сигнализаторы указателей поворота
12. Подкапотный фонарь Плафон вещевого ящика Плафон салона	12. Блокировка замков
13. Блок КМСУД Катушки зажигания	13. Правые габаритные огни Реле фароомывателя Освещение багажника Освещение номерного знака Освещение приборов Освещение прикуривателя Освещение переключателей Фонари такси Электрокорректор фар

Верхний блок.	Нижний блок.
1. Электродвигатель отопителя	1. Противотуманные фары.
2. Дальний свет правой фары	2. Пульт управления отопителем Кран отопителя Переключатель света Передний плафон салона Датчик температуры салона Обмотка реле противотуманных фар
3. Дальний свет левой фары Сигнализатор дальнего света фар	3. Свет заднего хода Приборы Датчик скорости
4. Ближний свет правой фары	4. Сигналы торможения
5. Ближний свет левой фары, Сигнализатор ближнего света фар	5. Аварийная сигнализация
6. Задний противотуманный свет	6. Левые габаритные огни Сигнализатор габаритных огней
7. Радиооборудование	7. Обогрев заднего стекла Обогрев зеркал
8. Прикуриватель Реле звуковых сигналов Звуковые сигналы Комбинация приборов Часы	8. Электростеклоподъёмники
9. Топливный электронасос Датчик кислорода	9. Стеклоочиститель Стеклоомыватель
10. Система управления двигателем Колодка диагностики	10. Антиблокировочная система тормозов
11. Указатели поворота Реле и сигнализаторы указателей поворота	11. Привод наружных зеркал
12. Подкапотный фонарь Плафон вещевого ящика Плафон салона	12. Блокировка замков
13. Блок КМСУД Катушки зажигания (ЗМЗ-40621)	13. Правые габаритные огни Реле фароомывателя Освещение багажника Освещение номерного знака Освещение приборов Освещение прикуривателя Освещение переключателей Электрокорректор фар

Левый блок.	Правый блок.
1. Электродвигатель отопителя (климатической установки)	1. Противотуманные фары.
2. Дальний свет правой фары	2. Пульт управления отопителем (климатической установкой) Реле обогрева заднего стекла Обогрев заднего стекла (1 режим)
3. Дальний свет левой фары Сигнализатор дальнего света фар	3. Свет заднего хода Приборы Датчик скорости Сигнализаторы Реле электровентилятора
4. Ближний свет правой фары	4. Сигналы торможения
5. Ближний свет левой фары	5. Аварийная сигнализация
6. Задний противотуманный свет	6. Левые габаритные огни Реле противотуманных фар Сигнализатор габаритных огней
7. Радиооборудование	7. Обогрев заднего стекла (2 режим) Плафоны салона Плафоны задней двери Фара-искатель
8. Прикуриватель Реле звуковых сигналов Звуковые сигналы	8. Электростеклоподъёмники
9. Система управления двигателем	9. Стеклоочиститель
10. Топливный электробензонасос	10. Антиблокировочная система тормозов
11. Блок КМСУД	11. Привод и обогрев наружных зеркал
12. Подкапотный фонарь Плафон вещевого ящика Плафон салона	12. Блокировка замков
13. Указатели поворота Реле и сигнализаторы указателей поворота	13. Правые габаритные огни Освещение багажника Освещение номерного знака Освещение приборов Освещение прикуривателя Освещение переключателей Фонари медицинского знака Электрокорректор фар
