Реле.

!Внимание! Информация по реле почерпнута из литературы. Назначение "обычных" 5 и 4-х конактные реле, расположенных слева на панели в ногах водителя лучше сверять с электрической схемой.

I. Реле КМСУД и ЭБН.

Фото - "Третий Рим"

1. Реле системы управления двигателем ("Главное реле") на фото слева от разъема диагностики (с него сняты контакты).

Служит для подачи питания на исполнительные механизмы и датчики КМСУД. Управляется ЭБУ. На главное реле подается питание при включении зажигания. Отключается главное реле через 4 секунды после выключения зажигания.

2. Реле электробензонасоса расположено на фото справа от от разъема диагностики.

Служит для подачи питания на ЭБН. Управляется ЭБУ. На управляющую цепь реле ЭБН подается питание в течении 5 секунд после включения зажигания. Если двигатель не запущен - питание реле выключается. После поступления сигнала от ДПКВ о начале работы двигателя питание на реле ЭБН возобновляется.

II. Блок реле (салон) и реле ЭВ системы охлаждения.

к оглавлению

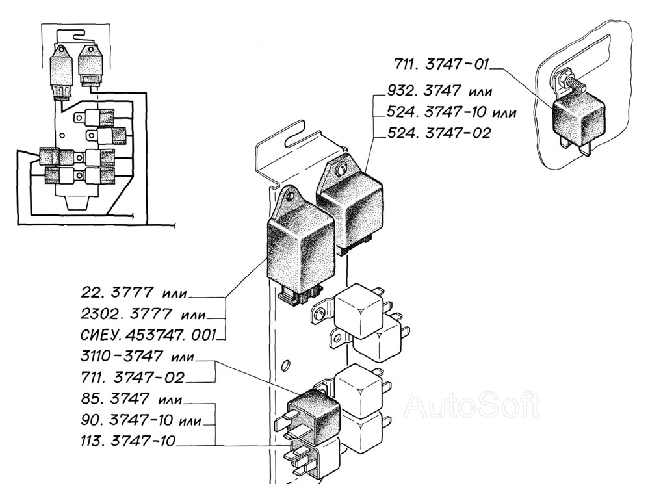

Номера по каталогу.

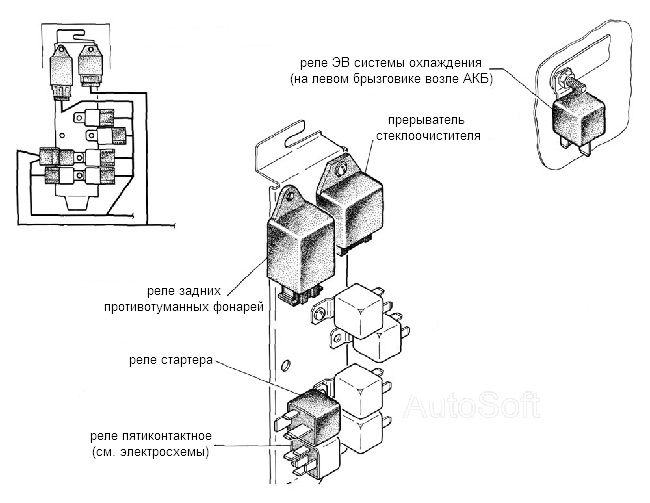

Расположение реле.

Нумерация контактов и расцветка проводки от/до реле:

1. Реле стартера (К1)

	Цвет	Дорестайлинг.	Цвет	Рестайлинг.
87	Черный	на тяговое реле стартера	Черный	на тяговое реле стартера
30	Красный	на контакт 30 выключателя зажигания	Фиолетовый	на контакт 30 выключателя зажигания
85	Черный	масса	Черный	масса
86	Серый	на 86-й контакт реле К52 на контакт 50 выключателя зажигания	Черный	на контакт 50 выключателя зажигания

2. Прерыватель (реле) стеклоочистителя и стеклоомывателя (К3)

	Цвет	Дорестайлинг.	Цвет	Рестайлинг.
31	Черный	масса	Черный	масса
31b	Голубой	на двигатель стеклоочистителя	Голубой-белый	на двигатель стеклоочистителя
86	Оранжевый	на переключатель затем на двигатель стеклоомывателя	Оранжевый	на переключатель затем на двигатель стеклоомывателя
S	Фиолетовый	на переключатель	Фиолетовый	на переключатель
15	Зеленый	на переключатель затем на двигатель стеклоочистителя	Зеленый	на переключатель затем на двигатель стеклоочистителя
J	Розовый	на переключатель	Розовый	на переключатель

3. Реле сигналов (К7)

	Цвет	Дорестайлинг.	Цвет	Рестайлинг.
87	Черный	на сигналы	Черный-зеленый	на сигналы
30	Красный	на контакт 85 на БПР-13	Красный	на контакт 85 на БПР-13
85	Красный	на контакт 30	Черный	на контакт 30
86	Голубой	на выключатель сигналов	Голубой	на выключатель сигналов

4. Реле дальнего света (К18)

	Цвет	Дорестайлинг.	Цвет	Рестайлинг.
87	Красный	на БПР-13	Красный	на БПР-13
30	Серый	на контакт 30 реле K19	Серый	на контакт 30 реле K19 на контакт 3 БПР-4 (40А)
85	Черный	масса	Черный	масса
86	Оранжевый	на контакт 7 переключателя	Оранжевый	на контакт 7 переключателя

5. Реле ближнего света (К19)

	Цвет	Дорестайлинг.	Цвет	Рестайлинг.
87	Зеленый	на БПР-13	Зеленый	на БПР-13
30	Серый	на контакт 30 реле K18 на контакт 3 БПР-4 (40А)	Серый	на контакт 30 реле K18
85	Черный	масса	Черный	масса
86	Голубой	на контакт 8 переключателя	Голубой	на контакт 8 переключателя

6. Реле противотуманного света (К20)

	Цвет	Дорестайлинг.	Цвет	Рестайлинг.
87	1. Красный 2. Фиолетовый	1. на контакт 2 реле К42 2. на ПТФ	Фиолетовый	на сигнализатор панели приборов на ПТФ
30	Оранжевый	на БПР-13	Оранжевый	на БПР-13
85	Черный	масса	Черный	масса
86	Зеленый	на переключатель	Зеленый	на ЦПС

7. Реле электровентилятора (К36)

	Цвет	Дорестайлинг.	Цвет	Рестайлинг.
87	Зеленый	на электровентилятор +12	Зеленый	на электровентилятор +12
30	Красный	на контакт 86 на контакт 4 БПР-4 90А	Красный	на контакт 86 на контакт 4 БПР-4 90А
85	Белый	на КМСУД	Белый	на КМСУД
86	Красный	на контакт 30	Красный	на контакт 30

8. Реле обогрева заднего стекла (К42)

	Цвет	Дорестайлинг.	Цвет	Рестайлинг.
87	Розовый	на обогрев стекла	1. Розовый 2. Красный	1. на обогрев стекла 2. на обогрев зеркал
30	Желтый	на БПР-13	Желтый	на БПР-13
85	Черный	масса	Черный	масса
86	Зеленый	на переключатель	Красный-Зеленый	на пульт климата контакт 24

9. Реле контрольных ламп (К52)

	Цвет	Дорестайлинг.	Цвет	Рестайлинг.
87	Белый	на приборную панель контакт 15 XP1	Не используется	отсутствует
30	Черный	масса	Не используется	отсутствует
85	Черный	масса	Не используется	отсутствует
86	Серый	на контакт 86 реле К1	Не используется	отсутствует

10. Реле задних протифотуманных фонарей (К71)

	Цвет	Дорестайлинг.	Цвет	Рестайлинг.
1	Коричневый	на контакт 6	Не используется	отсутствует
2	Красный	на контакт 87 реле К20	Не используется	отсутствует
3	Черный	масса	Не используется	отсутствует
4	Фиолетовый	на лампу противотуманных сигналов на переключатель	Не используется	отсутствует
5	Черный	на переключатель	Не используется	отсутствует
6	Коричневый	на контакт 1 на БПР-13	Не используется	отсутствует

III. Реле прерывателя указателей поворота (К12).

к оглавлению

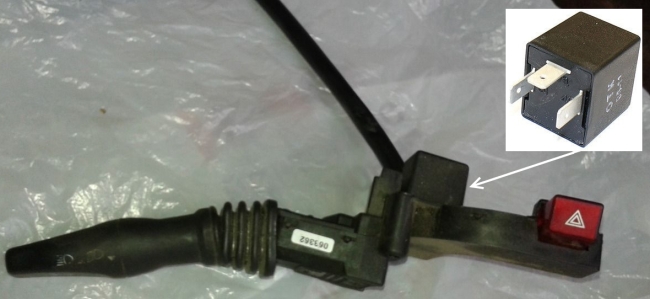

Реле 495.3747 расположено на переключателе поворотов. Контакты обозначаются 31, 49, 49а. Реле ставилось на многие российские автомобили.

IV. Блок управления "центральным замком".

к оглавлению

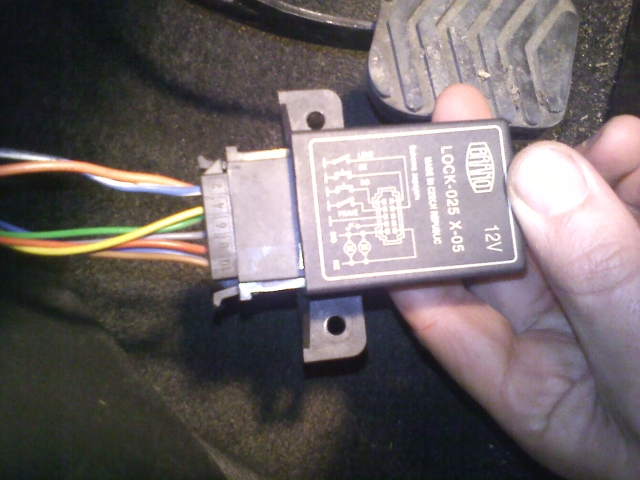

Блок управления "центральным замком" "Brano" LOCK-025 X-05 расположен в салоне, под панелью приборов, чуть ниже левого нижнего угла ветрового стекла. В состав блока входит двухкатушечное реле TYCO V23086-C2001-A403.
