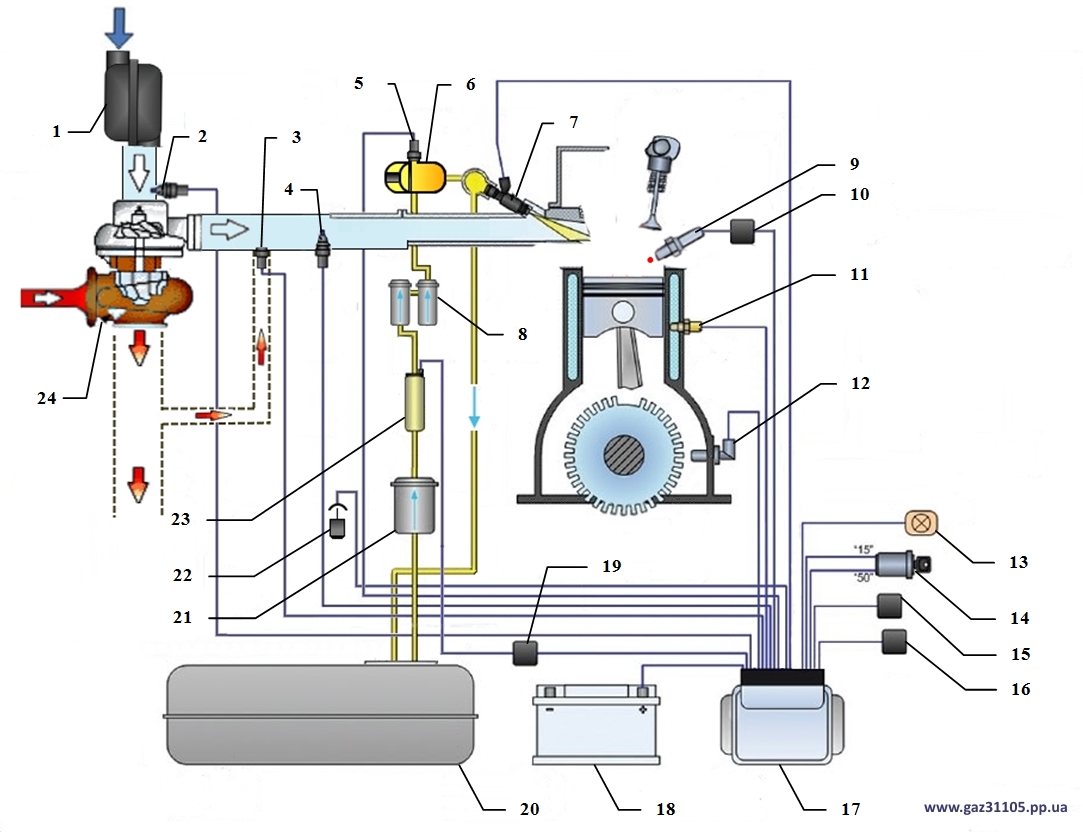

1. Корпус воздушного фильтра.
2. Датчик температуры воздуха - 2174425/2, ИЦФР.405213.001, 14.3832000
3. Клапан рециркуляции - 1902.3741000, ИЖКЭ-3741000
4. Датчик давления наддувочного воздуха - 47.3829000, ЛГФИ.406231.003
5. Датчик положения топливной рейки - 2176628/2
6. Электромагнит управления топливной рейкой - 2176761/3
7. Насос-форсунка - 2176590/1 (4 шт.)
8. Фильтр тонкой очистки топлива - 560.1117010
9. Свечи накаливания - BOSCH:0250202022 (аналоги см. "ТТХ")(4 шт.)
10. Реле управления свечами накаливания - BOSCH:0332002156
11. Датчик температуры охлаждающей жидкости - 2174623/3, ИЦФР.405213.002, 29.3828000
12. Датчик частоты вращения коленчатого вала - 2176734/2, 39.3843000
13. Лампа аварийного режима двигателя.
14. Замок зажигания - 3111-3704010
15. Реле главное - 0332019109, 94.3747, 19.3777
16. Реле стартера (канал контроля включения реле) - 711.3747.000-02, 3110-3747
17. Контроллер управления двигателем - VDO/STEYR: ГАЗ 560.3761.219 (2176814/2)
18. АКБ.
19. Реле электробензонасоса - 0332019109, 94.3747, 19.3777
20. Топливный бак.
21. Фильтр грубой очистки топлива - 330242-1105010
22. Датчик положения газ-педали (модуль) - 2176830/3, КДБА.453621.001
23. Топливный насос - 2173396/1, 51.1139000
24. Турбокомпрессор - КО4-2072 GAA4.82, С12-91
Примечания:
1: Наличие рециркуляции (соответственно канала и клапана) на ГАЗ-31105-600 под вопросом. На схеме - представлено.
2: Насос-форсунка (с факелом) представлена схематично.
3: Номера деталей с дробью - скорее всего заводские обозначения ГАЗ.
 |
 |
 |
